Для настройки приемника авторами использовались следующие приборы:
- ВЧ генератор Г4-176;
- Осциллограф С1-99 (С1-120);
- Измеритель АЧХ Х1-48;
- НЧ генератор Г3-112;
- HP ESA-L1500A – анализатор спектра.

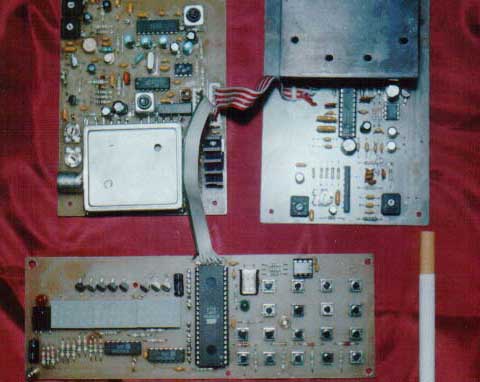

Блок ВЧ (A1):
Не запаивая выходы селектора каналов в плату, нужно один из входов фильтра соединить с общим проводом, а на второй подать ЧМ сигнал частотой 31,7 МГц с амплитудой 50 мВ и девиацией 50 кГц.
Подать питание 8-9 Вольт на вход стабилизатора 1DA3.
Осциллографом контролировать вывод 18 1DA2.
Подстроечными сердечниками катушек 1L1и 1L3 нужно добиться максимальной амплитуды сигнала на входе микросхемы К174ХА6.
В зависимости от используемого фильтра 1-й ПЧ, 1L1 можно заменить постоянной ВЧ катушкой от 1,5 до 3,9 мкГн (по максимальному резонансу), такого же типа как и 1L2, 1L5, 1L6, 1L8 .
Дополнительным признаком неточной настройки контуров может служить появление АМ модуляции ВЧ сигнала, которая отлично видна на осциллографе в более медленном времени развертки.
Щуп осциллографа нужно подключить к точке соединения конденсатора 1C33 с резистором 1R13 и добиться максимума размаха 10,7 МГц в этой точке подстройкой конденсатора 1C31.
Осциллографом проконтролировать выход КСС на контакте 8 разъема XS2.
НЧ сигнал должен иметь правильную синусоидальную форму.
Добиться неискаженной формы НЧ сигнала нужно подстройкой катушки дискриминатора 1L7 , при этом осциллографом с закрытым входом нужно контролировать вывод 7 микросхемы 1DA2 .
Проконтролировать осциллографом коллектор транзистора 1VT1 преобразователя 5В/31В.
Если каскад работоспособен, то на коллекторе должна быть синусоида с частотой около 400 кГц и размахом 15-20 В.
Если генерации нет, то 80 % вероятности, что у Вас обрыв одной из катушек 1L5, 1L6 или поломан один из ЧИП–конденсаторов.
20 % вероятности , что один из конденсаторов не соответствует номиналу.
После этого можно подключить селектор каналов и подать входной сигнал амплитудой 50 мВ, частотой - 100 МГц на его ВЧ вход.
Девиация частоты 50 кГц.
Высокоомным вольтметром или осциллографом проконтролируйте вывод 1 селектора (напряжение АРУ).
Подстроечным резистором 1R25 установите напряжение 3,5-4 В без входного сигнала и при входном сигнале 50 мВ напряжение должно снизиться до 1,5 – 2 В.
Если напряжение не устанавливается ниже 2,5 В , то нужно добиться большей амплитуды 10,7 МГц на стоке транзистора 1VT2, подстройкой триммера 1C31 или заменой транзистора 1VT2 на транзистор с большей крутизной S .
В редких случаях требуется подбор резистора 1R15.
Cнижайте напряжение генератора ВЧ до 10 – 15 мкВ .
Подстроечным резистором 1R28 нужно добиться четкого срабатывания системы БШН при включении и выключении ВЧ сигнала .
Автоматически этим же подстроечным резистором устанавливается и порог срабатывания остановки сканирования.
Сканирование останавливается по появлению несущей, обычно, в 2-3 шагах от центральной частоты вещательной радиостанции .
В связи с этим точная настройка на радиовещательные станции производится вручную.
Подстроечным резистором 1R21 можно откалибровать S-метр в удобных для Вас единицах.
Например по 9 –ти бальной S – шкале, принятой у радиолюбителей на коротких волнах ( так как данный приемник близок по чувствительности к КВ , а не к УКВ аппаратуре).
Тогда максимальным уровнем сигнала можно взять 9 + 60 дБ, что соответствует напряжению на входе селектора 50 мВ (если будет использоваться коллективная ТВ антенна , то такие уровни вполне возможны) .
9 баллов+40 дБ – 5 мВ , 9+20 дБ – 500 мкВ, 9 баллов – 50 мкВ, 8- баллов – 25мкв и так далее через 6 дБ . Менее 5 баллов не стоит калибровать т.к. это уже на пороге чувствительности системы АРУ.
Можно посмотреть сквозную АЧХ приемника, подав на вход селектора сигнал с ГКЧ измерителя АЧХ Х1-48 на частоте 100 МГц.
Метки измерителя выставить 1+ 0,1 МГц .
Детекторной ВЧ головкой контролировать 18 вывод 1DA2.
АЧХ должна иметь правильную колоколообразную форму без изломов и выступов (можно двугорбую с провалом не более 2-3 дБ) с центром на частоте 100 МГц .
АЧХ не должна изменять форму при уровнях входного сигнала от –60 дБ до –30 дБ .
Форму АЧХ можно слегка подкорректировать подстроечными сердечниками катушек 1L1 и 1L3.
Если не удается добиться требуемых параметров, то нужно выбрать пьезокерамические фильтры 4ZQ1, 4ZQ2 из одной партии. В случае установки одиночного пьезофильтра 1ZQ2 требования к нему упрощаются.
Катушка 1L2 позволяет точно выставить частоту 21 МГц.
На печатной плате предусмотрен вариант установки как стандартного дросселя (3,9 мкГн), так и катушки с подстроечным сердечником, выполненной по таким же данным как и 1L1.
Это необходимо, чтобы точно попадать в канал, если используется узкополосный блок.
Для получения точной частоты ГУНов желательно также точно выставить частоту опорного генератора 4 МГц синтезатора частоты селектора каналов.
Настройку опорного генератора лучше всего проводить в режиме узкополосного приема, на самой высокой рабочей частоте селектора каналов - 850 МГц.
Настройте приемник на эту частоту в режиме узкополосного приема .
Возможно реальная частота настройки будет отличаться на +- 30 – 40 кГц - найдите ее, подстраиваясь генератором.
Уровень сигнала с генератора Г4-176 около 50 мкВ, девиация частоты 5 кГц. Аккуратно отпаяйте или снимите верхнюю и нижнюю крышки селектора .
Найдите кварцевый резонатор .
Со стороны печати найдите чип – конденсатор , включенный последовательно с резонатором .
Нужно подобрать его емкость в пределах от 18 до 22 пФ ЧИП-конденсаторами по 1-2 пФ (чаще всего подпаивая параллельно основному ) и при этом подстраивать частоту ВЧ генератора до тех пор, пока не добьетесь «попадания в канал».
При узкополосном приеме это хорощо слышно.
Если есть возможность воспользоваться анализатором спектра, то все упрощается.
Нужно «увидеть» частоту ГУНа и выставить ее подбором конденсаторов с точностью +- 1кГц.
Эту работу лучше проделывать паяльником с жалом около 2 мм диаметром.
Мы добиваемся таким методом несоответствия частоты не более +- 500 Гц на 850 МГц, что вполне достаточно.
Если вы не имеете опыта работы с ЧИП-элементами, то лучше эту работу не проделывать , а смириться с тем , что частота на индикаторе возможно будет немного отличаться от реальной ( на частотах до 200 МГц не более 2-3 кГц – зависит от СКВ) .
В этом случае можно изготовить плавный генератор 10,235 МГц, который компенсирует несовпадение частот и позволит принимать станции, не попадающие в 50-кГц шаг.
Субмодуль дополнительного фильтра (A1.2) :
В настройке не нуждается. При установке в приемник, нужно убедиться в правильной работе субмодуля. Это можно сделать осциллографом или измерителем АЧХ. Если на входе и выходе субмодуля напряжение ПЧ 10,7 МГц примерно одинаково, то схема исправна. Форму АЧХ можно корректировать подстройкой контура 1L3, 1L4, 1C9 на блоке ВЧ.
Субмодуль узкополосного приема (A1.3) :
Субмодуль настраивается до установки в приемник. На вход (точка 8) нужно подать ЧМ сигнал частотой 465 кГц, девиацией – 3 кГц, амплитудой - 10 мкВ. Вся настройка заключается в настройке контура L1 до достижения максимальной амплитуды НЧ сигнала на выходе субмодуля (14 вывод DA1). Затем в составе приемника нужно установить порог срабатывания шумоподавителя резистором R6. Для этого нужно подать на вход приемника сигнал с генератора частотой 145 МГц, амплитудой 20 мкВ, девиацией 3 кГц, включая и выключая выходное напряжение генератора. Шумоподавитель должен устойчиво срабатывать при подаче входного сигнала около 0,5 - 1 мкВ.
Блок НЧ (A2):
В этом блоке нуждается в настройке только стереодекодер .
За неимением стереомодулятора, стереодекодер мы настраивали по сигналу радиостанции .
Настройте приемник на станцию со стереовещанием в диапазоне 88-108 МГц.
Вращением подстроечного резистора 2R12, добейтесь включения светодиода 3VD6 «СТЕРЕО» на плате управления.
Установите резистор в середину зоны захвата.
Установите щуп осциллографа на любой из выходов стереотелефонов блока НЧ и, вращением подстроечного резистора 2R3, добейтесь по осциллограмме наибольшего подавления поднесущей 19 кГц.
Это можно проделать и без осциллографа - на слух.
Резкое исчезновение искажений будет свидетельствовать о правильной настройке.
Выберите самую качественную стереостанцию на диапазоне и, вращением подстроечного резистора 2R1, добейтесь максимального разделения стереоканалов, что субъективно выглядит как увеличение глубины стереобазы.
Рекомендуем настройку стереодекодера на слух, вести с использованием стереотелефонов.
Блок управления (A3):
Блок в настройке не нуждается . Хочется только поделиться опытом использования интегральных фотоприемников. Часто среди них попадаются экземпляры, которые самопроизвольно вырабатывают одиночные импульсы. При использовании их в телевизорах этот дефект никак себя не проявляет, а в данной схеме происходит мерцание индикаторов в ответ на каждый импульс. При замене фотоприемника на качественный, все неприятные эффекты исчезают. Осциллографом эта паразитная генерация легко выявляется.
Блок питания (A4):
В настройке не нуждается.
На этом настройка всего приемника закончена.
